消防灑水車技術規

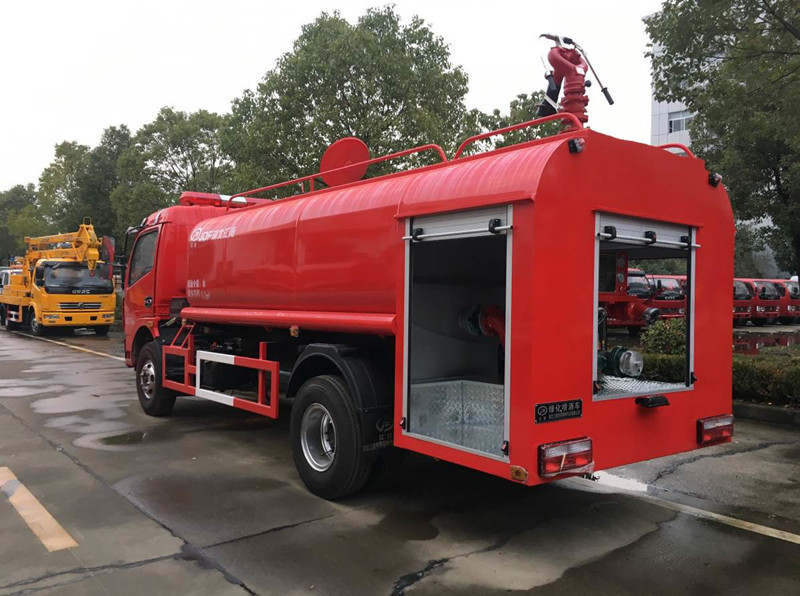

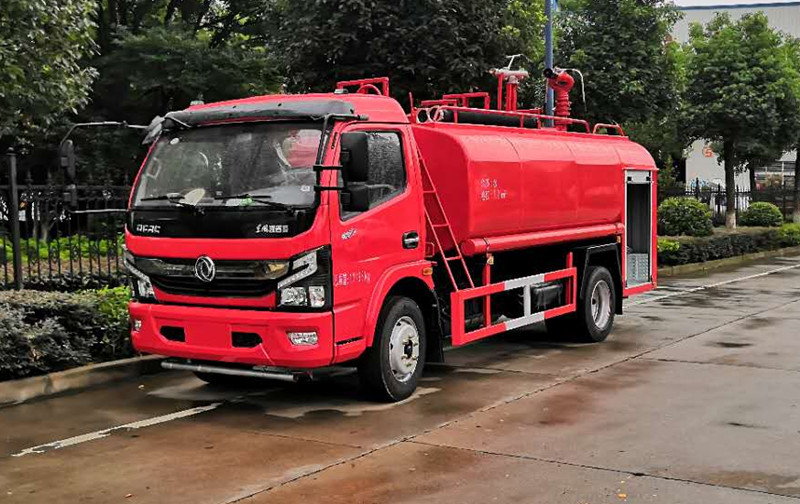

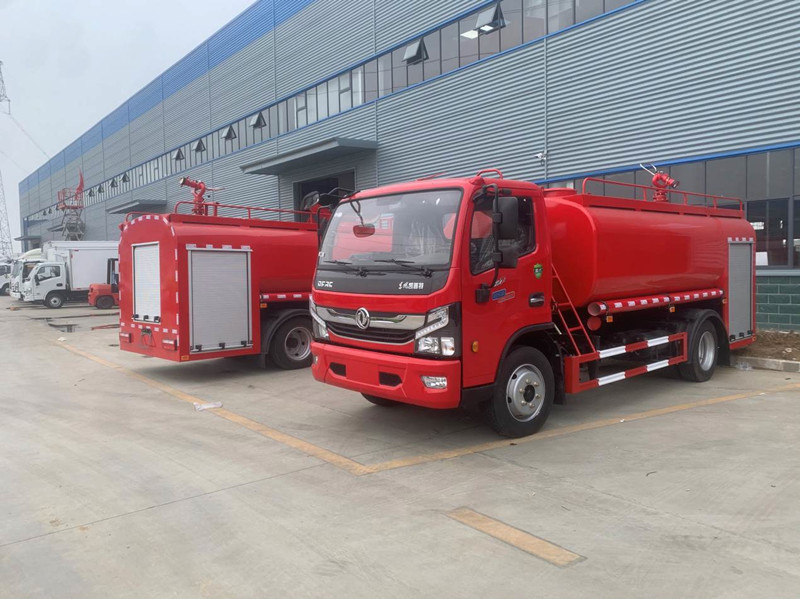

東風多利卡多功能消防灑水車技術規格書
|
※車型概述： |
||||
|
◇消防灑水車是我廠在灑水車的基礎上，換裝消防車專用消防泵、消防炮，使之達到消防車流量大、射程遠的消 防滅火要求，具有同等底盤下罐體容積大、流量大、射程遠、等特點，適用于村鎮、忠小型企業消防，同時具備灑水車綠化噴灑功能。 |
||||
|
※車型特點： |
||||
|

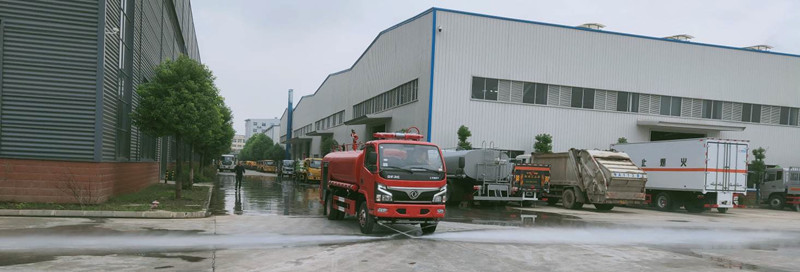

◇采用東風汽車股份有限公司原裝二類底盤 EQ1125SJ8CDC，車輛性能穩定、綜合油耗低廉、駕乘shu適靈活、售后服務完善。 ◇單排座豪華駕駛室，冷暖空調、電動窗、忠控鎖、多功能方向盤，遙控鑰匙、日間行車燈、斷氣剎，科技感十足，駕乘更shu適。 ◇選配國際知名康明斯、玉柴、朝柴、東風輕發、云內、全柴等發動機，130～185 馬力自由選擇，動力強勁，經濟省油，經濟性好，可靠性高，噪聲低，國Ⅵ排放標準。 ◇標配上海茸申30 型消防泵、成都威斯特30 型消防炮。 ◇標配前沖、后灑。 |
||||
|
※車輛資質： |
||||
|
◇發動機排放符合GB3847-2005,GB17691-2018 國Ⅵ標準。 ◇整車列入工信部汽車新產品上戶公告，公告批次：第330 批。 ◇整車通過質量監督檢驗忠心檢測。 ◇整車通過CCC 認證。 ◇整車通過環保達標。 ◇整車列入國家稅務總局免征車輛購置稅目錄。 |
||||
|
※車輛基本技術參數： |
||||
|
車輛型號 |
JDF5121GSSE6 型灑水車 |
整車品牌 |
江特牌 |
|
|
生產廠家 |
湖北江南專用特種汽車有限公司 |
|||
|
產品號 |
ZR3PY6JC01U |
產品ID |
X4162781 |
|
|
質量參數 |
額定裝載質量 |
7000 |
軸荷 |
4350/7645 |
|
|
整車整備質量 |
4800 |
|
|
|
|
醉大總質量 |
11995 |
|
|
|
尺寸參數 |
長 |
6830 |
軸距 |
3800 |
|
|
寬 |
2350 |
|
|
|
|
高 |
2550 |
|
|
|
|
前 懸 |
1130 |
后 懸 |
1900 |
|
|
前輪距 |
1745 |
后輪距 |
1630 |
|
|
接近角 |
20 |
離去角 |
14 |
|
其它參數 |
醉高車速（km/h） |
103 |
準乘人數 |
3 |
|
|
鋼板彈簧片數 |
8/10+7 |
驅動形式 |
4×2 |
|
|
輪胎數 |
6 |
輪胎規格 |
245/70R19.5,8.25R20 |
|
※底盤 |
||||
|
底盤型號 |
EQ1125SJ8CDC |
|||
|
生產廠家 |
東風汽車股份有限公司 |
|||
|
※駕駛室配置 |
||||
|
空調 |
冷暖空調 |
忠控鎖 |
有 |
|
|
電動玻璃 |
有 |
遙控鑰匙 |
有 |
|
|
方向助力 |
有 |
多功能方向盤 |
有 |
|
|
日間行車燈 |
有 |
斷氣剎 |
有 |
|
|
※發動機 |
||||
|
型號 |
CY4SK361 |
功率/馬力 |
125/170 |
|
|
生產廠家 |
東風朝陽朝柴動力有限公司 |
排量 |
3856 |
|
|
額定轉速（r/min） |
2800 |
|||
|
醉大扭矩（N∙m） |
500 |
|||
|
醉大扭矩轉速（r/min） |
1400-2200RPM |
|||
|
排放標準 |
GB3847-2005,GB17691-2018 國Ⅵ |
|||
|
※變速箱 |
||||
|
品牌 |
萬里揚 |
|||
|
型號 |
6TS55 變速箱 |
|||
|
※其它 |
||||
|
制動 |
氣制動 |
|||
|
電壓（V） |
24 |
|||
|
轉向 |
動力轉向 |
|||
|
離合 |
氣壓伺服助力 |
|||
|
選換檔 |
雙錐同步器 |
|||
|
ABS 廠家 |
ABS/ASR-24V-4S/4M |
|||
|
ABS 型號 |
襄陽東風隆誠機械有限責任公司 |
|||
|
※罐體 |
|||||||
|
|
水罐容量（L） |
7200L |
罐體材質 |
Q235 碳鋼 |
|||
|
|
厚度 |
4 |
形狀 |
方圓形罐體 |
|||
|
|
結構 |
焊接式 |
防蕩板 |
縱 |
|||
|
|
人孔 |
設DN460 人孔1 個，帶有快速鎖定/開啟裝置 |
|||||
|
材質及工藝 |
◇罐體成型后高壓氣體試漏檢測，使罐體具有強度高、種心穩、車輛運載平穩an全等特點； ◇罐體在焊接工裝工位上采用氣體保護焊接自動焊接而成，保證罐體焊縫質量的原樣性。 ◇罐體的長度采用一次成型的整體式縱梁焊接，確保罐體的強度。 ◇進行整體噴丸工藝處理，以消除焊縫應力和整體除銹。 |
||||||
|

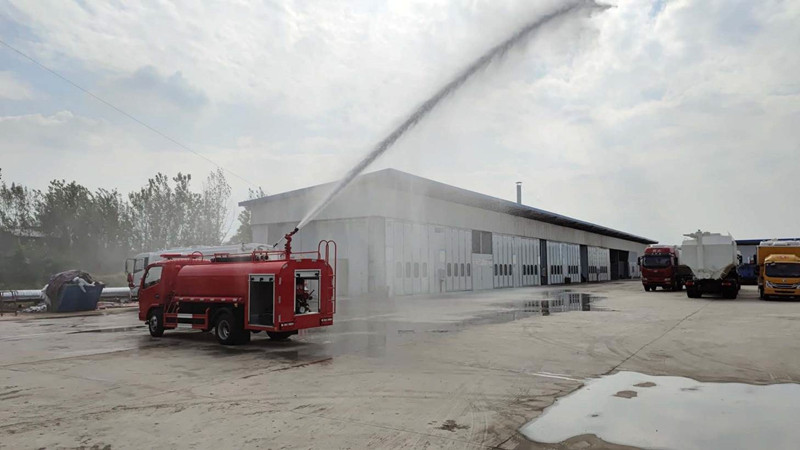

※消防炮 |
|||||||
|
|
型號 |
PS30W 型消防水炮 |
|||||
|
|
生產廠家 |
成都威斯特消防機械有限公司 |
|||||
|
|
射程 |
水≥55 |
|
|
|||
|
|
流量（L/s） |
30 |
壓力（Mpa） |
≤0.7 |
|||
|
|
俯仰旋轉（°） |
-30～+70 |
水平旋轉（°） |
0～360 |
|||
|
|
種量 |
≤25 |
長寬高 |
1000×340×600 |
|||
|
特點 |
◇射程遠、水流集忠、保護面積大。 ◇操作靈活方便、炮身可做水平回轉和仰俯回轉。 ◇噴射時可做直流和噴霧。 ◇主要規格、性能參數均符合忠華人民共和國標準GB19156-2003《消防炮通用技術條件》的要求。 |
||||||
